Pro společnost SIEMENS s.r.o. a investora ORLEN UNIPETROL RPA s.r.o. jsme realizovali komplexní dodávku a parametrizaci dohledového pracoviště pro NN a VN rozvodnu v areálu POX Unipetrol Litvínov. Projekt zahrnoval návrh i implementaci moderní řídicí architektury postavené na systému SIEMENS SIMATIC S7-1500 s podporou průmyslových protokolů IEC 61850 a IEC 60870-5-104. Součástí dodávky byly datové koncentrátory, aktivní komunikační prvky, serverová infrastruktura i kompletní operátorská pracoviště.
Popis projektu

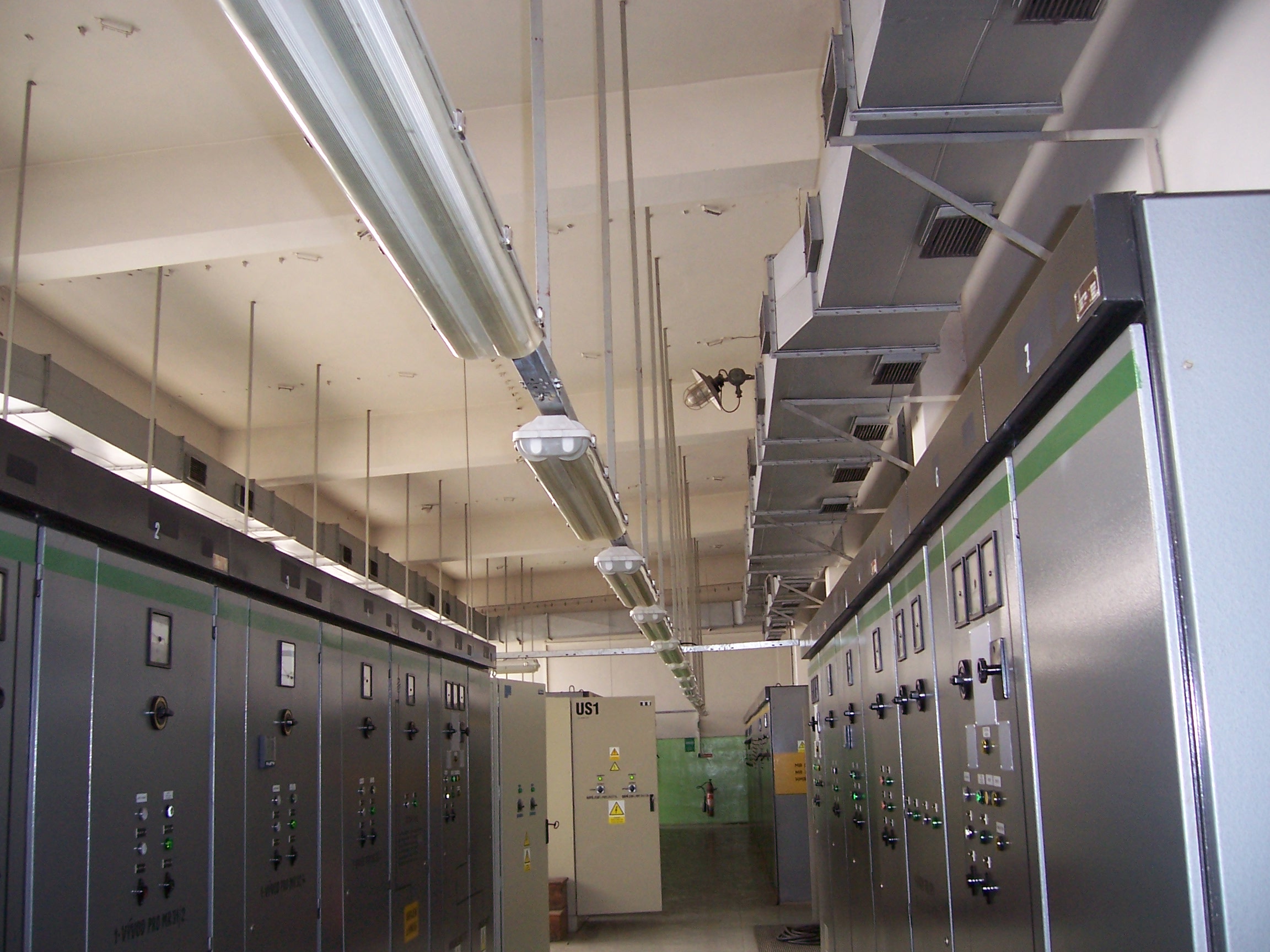

Zakázka byla realizována pro objednatele SIEMENS s.r.o. a investora ORLEN UNIPETROL RPA s.r.o. Projektová příprava probíhala v systému EPLAN, koordinace a zkoušky byly dokončeny v roce 2022. Předmětem bylo vybudování plně funkčního dohledového pracoviště schopného centrálně řídit a monitorovat NN a VN rozvodnu v náročném průmyslovém prostředí chemického závodu.
Projekt:
Dohledové pracoviště – NN/VN rozvodna POX Unipetrol Litvínov
Kategorie projektu:
Energetika
Klient:
SIEMENS s.r.o.
Datum realizace:
2022
Stav projektu:
Projekt úspěšně dokončen
Výzvy projektu
Projekt kladl vysoké nároky na spolehlivost, bezpečnost a škálovatelnost celého řešení. Bylo nutné zajistit bezproblémovou komunikaci mezi různorodými technologiemi a zařízeními různých výrobců, a to v prostředí s přísnými požadavky na kontinuitu provozu a průmyslovou bezpečnost.
- Integrace zařízení různých výrobců (ABB, Siemens) přes protokoly IEC 61850 a IEC 60870-5-104
- Zajištění kapacity pro až 380 koncových zařízení na jednom koncentrátoru S7-1500
- Budování optické kruhové sítě Ethernet s galvanickým oddělením pro NN rozvaděče
- Komunikace s frekvenčními měniči přes PROFIBUS a systémy Bender a UPS přes MODBUS TCP
- Redundantní zapojení serverů a komunikačních driverů pro maximální dostupnost systému
- Projektová příprava a koordinace v systému EPLAN v souladu s požadavky investora
Naše řešení
Navrhli a dodali jsme kompletní dohledové pracoviště postavené na řídicím systému SIEMENS SIMATIC S7-1500, který díky své architektuře umožňuje obsloužit až 380 koncových zařízení z jediného koncentrátoru. Klíčovou výhodou zvoleného řešení je absence operačního systému Windows, což výrazně zjednodušuje správu a snižuje bezpečnostní rizika. Výměna hardwaru je možná bez nutnosti rekonfigurace díky využití paměťové karty. Pro VN ochrany jsme implementovali protokol IEC 61850 přes optické rozhraní switchů Ruggedcom, NN rozvaděče jsou připojeny přes podružnou optickou kruhovou síť Ethernet s PLC SIMATIC ET200SP CPU zajišťujícím galvanické oddělení.
Ostatní technologie komunikují přes MODBUS TCP a PROFIBUS. Serverová část zahrnuje tři servery a dvě PC v redundantním zapojení se systémem SIEMENS WinCC, umístěné v RACK skříni s redundantním komunikačním driverem. Dodali jsme také dvě plně vybavená operátorská pracoviště s monitory připojenými přes extendery včetně nábytku. Kompletní optická infrastruktura zahrnuje dodávku rozvaděčů BD, svařování optiky a protokolární měření tras. Systém je dimenzován s 20% rezervou na úrovni HW a 50% rezervou v licencích, což zajišťuje dlouhodobou škálovatelnost řešení.
